回路図検索多し。


だので(?)、
2月に書いたマッパー0の、
プログラムROMが32KBでキャラクタROMが8KBタイプのカセット基板回路図をうpしときますた。(`・ω・´)ゝ


初期型カートリッジ (PRG-ROM 32KB, CHR-ROM 8KB) 回路図
http://akiba.geocities.jp/consolehomebrewprogramming/fc/index.html#MPR0CART

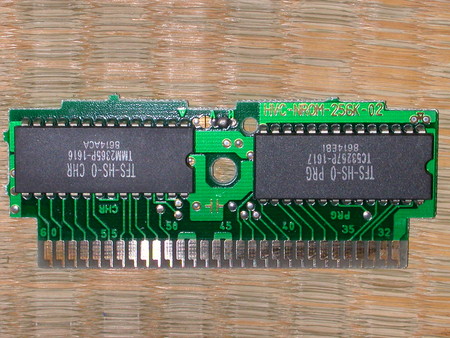

ハイドライドスペシャル 基板表

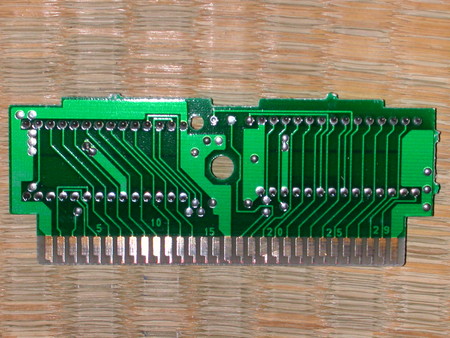

ハイドライドスペシャル 基板裏


ROM乗せ換えて遊びたい人どうぞ。
…て、乗せ換えは別に回路図無くても出来るか(汗)。


写真はハイドライドスペシャルのPCB。


マッパー0タイトル自体が国内約100タイトルあって
そのうちPRGが32KBのタイトルは約50タイトル。
どのぐらいカスタムチップが使われてるか具体的には解らないけど
DIPタイプ(ムカデタイプ?)のIC積んだPCBの物はかなり市場流通してるんで
(大体は"HVC-NROM-256K-0?"という型番名)
探してみるのも面白いと思います。


ただしお金は掛かるけど。
